徐州海河HZW-DXZ01閘位計帶限位開關一體式特點功能概述

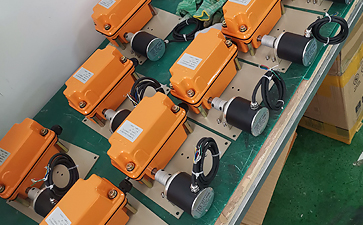

HZW-DXZ01閘位計帶限位開關一體式（主要由HZW型閘位計和DXZ型閘門限位開關，通過安裝底板和彈性聯軸器固定成一體式）

HZW閘位計（閘門開度傳感器）主要技術指標

檢測量程：常規0-80m

分辨力：1cm或1mm

工作電壓：DC12-24V

連接方式：偏心軸連接、彈性連接、齒輪連接等

通信接口（選裝）：RS485（Modbus-RTU 協議）；4-20mA模擬量；并行格雷碼；串行SSI信號

環境溫度：-30℃~85℃;

相對濕度：≤95%（RH40℃）

DXZ限位開關主要技術參數

a、工作環境

 環境溫度：233-328K （-40 - +55℃）

 相對濕度：不大于90%

b、傳動比：1：13-1：960

c、重復定位精度：

 記憶凸輪的轉角誤差不大于0.005rad

d、額定電壓：

 AC：125-250V

 DC：30V

e、額定電流：6A

f、控制回路

 標準設計回路為1—4個，可根據用戶需要增至5-6個控制回路

HZW-DXZ01型閘位計帶限位開關一體式，安裝方便，監測閘門開啟高度，同時又可以對閘門上下限位進行控制。
